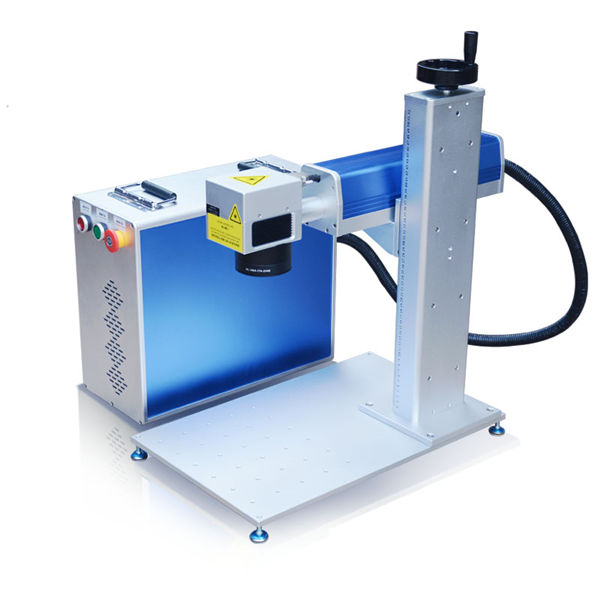

fiber laser engraving machine 10 meter machine body design

Produktaj Detaloj

Atesto: CE
Pago & Sendokondiĉoj:
Minimuma Orda Kvanto: 1Set
Prezo: Negocebla
Pakaj Detaloj: 1 * 40GP-ujo
Transdona Tempo: 30days
Pagokondiĉoj: L / C, D / A, T / T, D / P, Western Union

Detala Produkta Priskribo

Apliko:	Ĉiu Metala Materialo	Tranĉa Dikeco:	Upto 1mm SS
Lasero Tipo:	Importita Originala Fibra Lasero	Maksimuma tranĉa dikeco:	20mm / CS; 10mm / SS
Minuskla Larĝeco:	0.1mm	Kontrolo Programaro:	Cypcut
Grafika Formato Subtenita:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
Ripetante precizecon:	+/- 0,03mm	Funkcia temperaturo:	0 ° C-45 ° C
Malvarmiga Modo:	Akvotrinkado	Lasero Fonto:	IPG / Nlight / Raycus / Max
Tensio:	AC380V ± 10% 50HZ (60HZ)	Tranĉa Areo:	3000x1500mm

Apliko

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

Cut round circle 100-800mm

Project Configration

code	Ero
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

Lasera fonto	Fibro
Tranĉa gamo (L * W)	10000 mm × 15000 mm
Z aksa streko	250 mm
Maksimume situado rapido	120 m / min
X, Y akso Maksimume. akceli rapidecon	1.0G
Malvarmiga formo	Akvo malvarmiganta
Lasera ondolongo	1070nm
Elirebla potenco de lasera fonto	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Laŭvola)
Min. tranĉanta interspacon	≤ 0,1 mm
Pozicia precizeco de X, Y kaj Z-aksoj	± 0,03 mm
Ripeta poziciigado de X, Y kaj Z-aksoj	± 0,01 mm
Dikeco de tranĉa materialo (laŭ materialo)	0,2 - 25 mm
Ŝofora modelo	Serva motoro importita
Potenco postulo	380V, 50/60 Hz
Labora temperaturo	0-45 ℃
Daŭra labortempo	24 Horoj
Maŝina pezo	Ĉirkaŭ 12000 Kgs
Tuta protektnivelo de elektroprovizo	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	Parametro	Rimarku
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20m / min
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

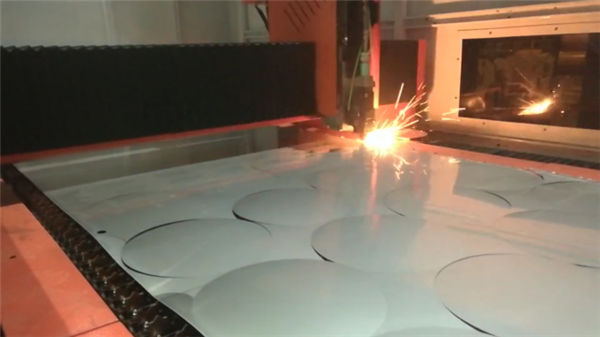

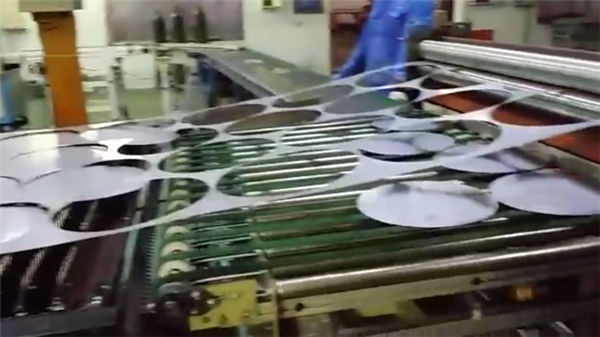

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

Tranĉantaj Specimenoj

Antaŭ-venda servo

1. Senpaga tranĉa specimeno,
Por senpaga specimeno tranĉanta / provante, bonvolu sendi al ni vian CAD-dosieron, ni faros tranĉadon ĉi tie kaj kreos filmeton por montri al vi tranĉadon, aŭ sendu specimenon al vi por kontroli tranĉan kvaliton.
2. Agordita maŝina desegno
Laŭ la apliko de kliento, ni eble revizias nian maŝinon laŭ la konvena kaj alta produktada efikeco de la kliento.

Servo post vendoj

A. Maŝino estos provizita per trejnada filmeto kaj manlibro de uzanto en la angla por instalado, operacio, prizorgado kaj problemo-pafado kaj donos teknikan gvidilon retpoŝte, fakse, telefone, skype ....
B. Ni ofertas teknikiston al la retejo de kliento por instalado kaj trejnado, kliento kovros vizon, bileton, lokan vivkoston.
C. Kliento eble venos al nia fabriko por trejnado. Ni ofertos trejnadon pri instalado, operacio, maŝin-problemaj pafoj kaj prizorgado.
Dum trejnado en nia laborejo, ni ofertas senpagan trejnadon kaj vivkoston dum 7 tagoj, limigas 2 homojn.

Garantio

a) .1Anklu por la tuta maŝino (Man-farita damaĝo estas intertraktita.).
b) .Laska fonto 2 Jaroj garantia
c) .Longdaŭra bontenado kaj provizado de anstataŭaĵoj
d) .Preparada trejnado por operaciaj dungitoj. (inĝeniero povas iri eksterlanden estas intertraktita.)

Oftaj Demandoj

Q1: Kiel mi povas akiri la plej bonan maŝinon por mi?
Vi povas diri al ni vian laborantan materialon, detaligi laboron laŭ bildo aŭ vedio, por ke ni povu juĝi ĉu nia maŝino povas plenumi vian bezonon aŭ ne. Tiam ni povas doni al vi la plej bonan modelon, dependas de nia sperto.

Q2: Ĉi tiu estas la unua fojo, kiam mi uzas ĉi tiun specon de maŝino, ĉu ĝi facile funkcias?
Ni sendos al vi manlibron kaj gvidilon vedio en la angla, ĝi povas instrui vin kiel funkciigi la maŝinon. Se vi ankoraŭ ne povas lerni kiel uzi ĝin, ni povas helpi vin per interreta helpa programaro "Teamviewer". Aŭ ni povas paroli per telefono, retpoŝto aŭ aliaj kontaktaj manieroj.

Q3: Se la maŝino havas problemon en mia loko, kiel mi povus fari?
Ni povus sendi al vi senpagajn partojn en garantia periodo se maŝinoj havas problemojn sub "normala uzo".

Q4: Ĉu Vi Aranĝas Sendon Por La Maŝinoj?
Jes, karaj estimataj klientoj, por FOB aŭ CIF-prezo, ni aranĝos sendadon por vi. Por EXW-prezo, klientoj bezonas aranĝi sendadon mem aŭ ties agentoj.
