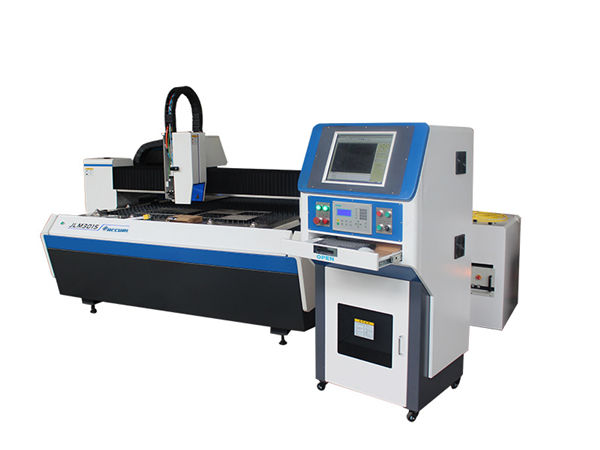

alta precizeco malgranda maldika folio de lasero tranĉanta maŝinojn kontraŭ koroda uzado

Produktaj Detaloj

Atesto: ISO9001: 2008

Pago & Sendokondiĉoj:

Minimuma Orda Kvanto: 1 ekzemplero

Prezo: intertraktado

Pakaj Detaloj: Ligna Kazo

Transdona Tempo: 7-15 tagoj

Proviza Kapablo: 2000 ekzempleroj monate

Detala Produkta Priskribo

Produkta Nomo:	Alta Preciza Metala Fibra Lasero Tranĉanta Maŝinon	Lasera Potenco:	500w / 800w
Laboranta Areo:	500 * 500mm	Maksimuma Movada Rapido:	60m / min
Precizeco de Pozicio:	± 0,01-0,03	Provizo de Powe:	3 × 380V ± 10% 220V ± 10%
Pako:	Ligna Kazo	Garantio:	1 jaro

Preciza lasero tranĉanta maŝinon estas desegnita kaj farita de RISE LASER. Adoptita kun eminenta lasera teknologio por maldika folia metala apliko. La maŝino estas kombinita kun marmoro kaj Cypcut-lasero-tranĉanta sistemo. Kun Integrita projektado, duala gantry lineara motoro veturanta sistemon, amika interfaco kaj longtempe stabila laborado.

* Sekureca strukturo
* Malpli da okupado, bona por malgranda laborejo.
* Facila servado
* La gvida cipra tranĉanta sistemo, facile uzebla.
* Kontraŭkoroda eluziĝo
* Senpaga bontenado de transdonaj partoj, koroda materialo tranĉita estas havebla.
* Stabila kaj daŭra
* Marmora maŝino, malpli distordo, alta stabileco, kontraŭŝoko dum alta rapido laboranta.
* Preciza tranĉado
* Plej bona kortego venas de Svislando RAYTOOLS laseron tranĉanta kapo
* Fibraj laseroj
* Adoptita kun pinta marko-fibro-laseroj Ĉinio fabrikitaj kun bona kvalito kaj stabileco.
* Preciza movada mekanismo
* Duobla lineara motoro veturanta sistemon povas plibonigi tranĉan precizecon kaj efikecon.

^Agordo

^#	^Ero	^Specifo	^Marko	^Rimarku
¹	^{Lasera Fonto}	^800W	^Maxphotonics
²	^{lineara motoro}		^Raytools
³	^{Optika krado}	^{rezolucio 0,5μm}	^Hispanujo
⁴	^Ŝoforo		^{servotronikso}
⁵	^{Z akso Ŝraŭbo modulo grupo}		^Sinpovigi
⁶	^{Lasero tranĉanta kapo}	^BT230	^Raytools
⁷	^{Precize lineara gvidilo}		^Hiwin
⁸	^Marmoro	^{18001350200}	^Shandong
⁹	^{Kovrilo de organo}	^Norma	^Raytools
¹⁰	^{Mekanizado de materialoj}	^Norma	^Raytools	^{aviada aluminio-alojo}

^Parametro

^Modelo		⁵⁰⁵⁰
^{Laboranta grandeco}		^{500 × 500 (mm)}
^{Maksimume Akcelo}		^1.2g
^{X AXIS}	^{Maksimume Movanta rapideco}	^{60m / min}
	^Itinero	^500mm
	^{Pozicia precizeco}	^{± 0,01 mm}
	^{Precipe ripeto}	^{± 0,004mm}
^{Y AXIS}	^{Maksimume Movanta rapideco}	^{60m / min}
	^Itinero	^500mm
	^{Pozicia precizeco}	^{± 0,01 mm}
	^{Precipe ripeto}	^{± 0,004mm}
^{Z AXIS}	^Itinero	^100mm

^{Labora kondiĉo}

¹	^{Labora temperaturo}	^{-10 ℃ ～ 45 ℃}
²	^{Relativede Humideco}	^{＜ 90% neniu kondensilo}
³	^Medio	^{Bona ventolado, neniu vibro}
⁴	^Potenco	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Potencofrekvenco}	^50Hz

Maŝina propono

4.1 La Maŝina rako adoptas marmoran strukturon kaj usonan CNC-laseron-tranĉan sistemon. Kun Integrita projektado, per gantry-fresa prilaborado, tiel fari la movadon esti preciza. Lineara motora veturado, amika interfaco kaj longdaŭra stabila laboro.
Adoptita THK Japan-preciza lineara gvidilo, kun alta precizeco, malalta abrasio kaj facile kunvenebla aŭ interŝanĝebla.

4. 2 lasero tranĉanta kapo
BT230 (Raytools, Svisa marko) lasero-tranĉa kapo kun aŭtomata fokusa sistemo. Ĝi povas malhelpi malŝparon de materialoj de distorda tranĉado. La protekta vitro povas konservi kaj protekti la malaltan koston de la gravaj optikaj partoj en la interno de la tranĉanta kapo. Aŭtomata fokusa sistemo taŭgas por ne-plata metala folia prilaborado. Kombinita kun altkvalitaj laseroj la BT230 povas esti vaste uzata en ceramikaj, kuracaj, duonkonduktaĵoj kaj aliaj industrioj.

^kolimado	^100mm
^fokuso	^125mm
^{optika aperturo}	^25mm
^cigaredingo	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{lensaj materialoj}	^kvarco
^{fibra ŝtopilo}	^QBH
^{Helpa premo}	^{Maksimume 20bar}
^pezo	^{~ 1.5Kg}

4. 3 Kontrola sistemo

La uzo de profesia komputila komputila operacio, grafika interfaco, facile funkcianta, profesia tranĉa kontrolo-programaro povas libere desegni diversajn grafikojn kaj tekstojn, realtempan prilaboradon, subtenon CAD, CorelDraw kaj alian profesian mapadon.
. Altkvalita industria komputila kontroloperacio
. Alta efika, facila funkcii CNC-tranĉanta sistemo
. Z akso aŭtomata funkcia spuro
CNC tranĉanta kontrolsistemo
CNC-tranĉa kontrolsistemo uzas uzadon de altfrekta kontrolkarto, bazita sur Profesia disvolvo de Windows XP, plene akompananta per CNC-kontrolsistemo, tial la realtempa kontrolo kaj programaro ĝisdatigas inter maŝino kaj lasero fonto pli konvena kaj rapida.

Ĉefaj ecoj de kontrolsistemo

Stabila operacio, bona kontraŭinterfero
Rapida movanta rapideco, glata komenco kaj halto
Bona tranĉanta efiko, rapida tranĉanta rapideco
Plibonigita kapablo por grandaj datumtraktado
Elira kontrolo: subtenu unuigitan enira reĝimo, subtenu ajnan pozicion por komenci tranĉadon, kombinita kun la NC kaj grafike du eliraj reĝimoj, povas esti modifita post la haltaj parametroj.

Programaro

l Angla versio havebla
l Ŝparado pri prilaborado de dosieroj kiel requsted
Mi funkcias movadon kaj tranĉas ŝtatan ekranon
Mi povas subteni DXF, internaciajn G-NC-dosierojn.
l Tranĉa Kalkulo aŭtomate
l Laŭ pretigaj bezonoj, ĝi subtenas ŝanĝi la tranĉan komencan pozicion kaj pretigan direkton, dume la sistemo-dinamiko agordos por gvidi aŭ gvidi la linian pozicion.
Optimumigu labortempon kiam importado de la dosieroj aŭ mana ĝustigo.
Apartaj datumoj importitaj kaj aplikitaj de grupo haveblas
Aŭtomata nestoprogramado CAM
Alta respondo, alta specimeno, alta transdona rapideco, garantias la stabilecon de servo-sistemo, per la sistemo, ŝlosilo povas kalibri la funkciadon de la sensilo.
CNC-sistemo EtherCAT BUS (AheadTechs) povas subteni la kontrolon flekseblan por pli kombina interfaco. Subtenu diversajn modojn de kompenso de ŝafto por certigi la maŝinajn precizojn.
Administrado por prilabori partajn statistikojn kaj produktan kvanton.

^{Teorio Paraŝuta parametro}

^{Potenco (W)}	^Materialo	^{Dikeco (mm)}	^{Rapida kortego (m / min)}	^Gaso
⁸⁰⁰	^{Senrusta ŝtalo}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Karbona ŝtalo}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
