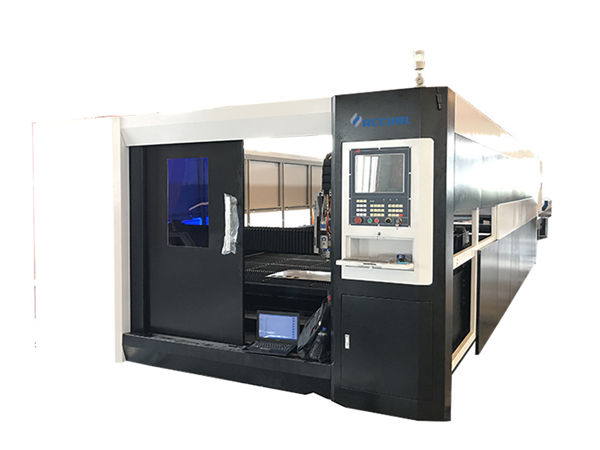

metala folio ŝtala fibro laseron tranĉanta maŝinon por neoksidebla ŝtalo

metala folio ŝtala fibro laseron tranĉanta maŝinon por neoksidebla ŝtalo

Produktaj Detaloj


Atesto: CE
Pago & Sendokondiĉoj:
Minimuma Orda Kvanto: 1Set
Prezo: Negocebla
Pakaj Detaloj: 1 * 40GP-ujo
Transdona Tempo: 30days
Pagokondiĉoj: L / C, D / A, T / T, D / P, Western Union
Proviza Kapablo: 150-aro

Detala Produkta Priskribo


Apliko ::Ĉiu Metala MaterialoTranĉa Dikeco:SS Upto 12mm, MS Upto 22cm
Lasero-Tipo ::FibroPulsa Frekvenco:1-2000HZ
Sistemo de PozicioLa Ruĝa LumoKontrolo-Programaro ::Cypcut
Grafika Formato Subtenita ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTPlaco de Origino ::Ĉinio
Modelo Nombro ::TY-6020JBPost-venda Servo Provizita ::Inĝenieroj Haveblaj Al Serva Maŝinaro Eksterlande
Ripetante precizecon ::+ -0,03mmFunkcia temperaturo ::0 ° C-45 ° C
Laboranta Humideco ::5%-95%Lasero Fonto:Ĉina Aŭ importita
Tensio:AC380V ± 10% 50HZ (60HZ)Tranĉa Areo:6000 * 2000mm
Produkta Nomo:Metala Folio Ŝtala Lasero-Tranĉa Maŝino TY-6020JB

Avantaĝo de fibro lasera maŝino


1. Komparu kun tradicia lasero, fibro lasero estas pli ekologia protekto
2. Multe pli malalta energikonsumo: fotoelektra konverta efikeco de lasero de fibro 15 fojojn pli alta ol tradicia lasero.
3. Pli alta lasero-kvalita punkto: unu-modula lasero-fonto
4. Malsupra konsumo: Elektra konsumo estas sub 7KW por horo.

Ĉefaj Trajtoj de Fibra lasero tranĉanta maŝinon


Maŝina korpo:
1. Maŝina korpo de Taiyi kun 8mm ŝtala strukturo, varmotraktado de 600 ℃, preciza veldado, por certigi uzadon de 20 jaroj sen deformado.

2. Gantry kun magnezio alojo gisita, Forta stabileco sen deformado, Rapida movado.

3. Alta efika zoniga fumada sistemo ambaŭflanke de maŝina korpo, Forta segmentita polvo kaj fumado-kolekto, ĝi reduktos damaĝon al laboristo.

4. Importita preciza brida reduktilo kaj servo motoro, Rapida kurado rapido.

5. 70 klingoj kaj 6 glitaj stangoj sur la maŝina lito, kun proksimaj klingoj por malpliigi maŝinan averton, glitaj stangoj laborantaj kun cilindroj por alŝuti kaj elŝuti litojn facile.

6. Fleksebla ŝarĝa skatolo povas esti oponita antaŭen kaj ambaŭ flankoj, kiu estas konvena por maŝina laboranta kondiĉo.

Specifo


Lasera fontoFibro
Tranĉa gamo (L * W)6000 mm × 2000 mm
Z aksa streko250 mm
Maksimume situado rapido120 m / min
X, Y akso Maksimume. akceli rapidecon1.0G
Malvarmiga formoAkvo malvarmiganta
Lasera ondolongo1070nm


Elirebla potenco de lasera fonto



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Laŭvola)

Min. tranĉanta interspacon≤ 0,1 mm
Pozicia precizeco de X, Y kaj Z-aksoj± 0,03 mm
Ripeta poziciigado de X, Y kaj Z-aksoj± 0,01 mm
Dikeco de tranĉa materialo (laŭ materialo)0,2 - 25 mm
Ŝofora modeloServa motoro importita
Potenco postulo380V, 50/60 Hz
Labora temperaturo0-45 ℃
Daŭra labortempo24 Horoj
Maŝina pezoĈirkaŭ 12000 Kgs
Tuta protektnivelo de elektroprovizoIP54



Tranĉanta Tabla Referenca Dikeco


Lasera PotencoMaksimuma tranĉa dikeco
Karbona ŝtalo (mm)Neoksidebla ŝtalo (mm)Aluminio (mm)Latuno

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Supra parametro por referenco nur



Materialoj Aplikitaj


Neoksidebla ŝtalo, karbona ŝtalo, alojo, ŝtalo de silicio, printempa ŝtalo, galvaniza plato, pikita plato, latuna plato, kupra plato, aluminia plato, ktp

Detalaj Bildoj






Nomo:Maŝina korpo kaj akcesoraĵoj

a.600 ℃ varmotraktado, 24 horoj malvarmiganta en la forno, precizan CO2-protektan veldadon, por certigi 20-jara uzado sen deformado.
b.Sinkronaj X / Y / Z-aksoj: La Z-akso povas funkcii 150mm, taŭga por tranĉi multajn variojn de metalaj littukoj.
c.High-kvalito garantias ĝian fortikecon kaj pli facilan bontenadon.

Nomo:AC servo motoro & ŝoforo

La importita servo-motoro (Y-akso movata de du servomotoroj) kune kun la sofistika planeda reduktilo certigas konstantan, precizan kaj fidindan stiradon.





Nomo:Precizaj Linearaj Gvidiloj

Altnivela tranĉanta sistemo, lasera potenco kaj servo-movado konvenas unu al la alia perfekte, importis altan precizecan ilaron kaj rakedan veturan sistemon, interŝanĝan duoblan labor-tablon, por certigi pli altan pretigan rapidecon kaj precizecon ..

Nomo:Tranĉanta kapo



La kontaktita tranĉanta kapo havas la funkcion de aŭtomata alteco-spuro kaj kontraŭkolizio, kiu tre plibonigas tranĉan rapidon, glatecon kaj tranĉan precizecon sub la sama elira potenco. Vorte, la tranĉanta efikeco povas esti pliigita.





Nomo:Lasero-fonto

rapida rapideco, alta precizeco tranĉanta linio, kaj glata tranĉanta rando

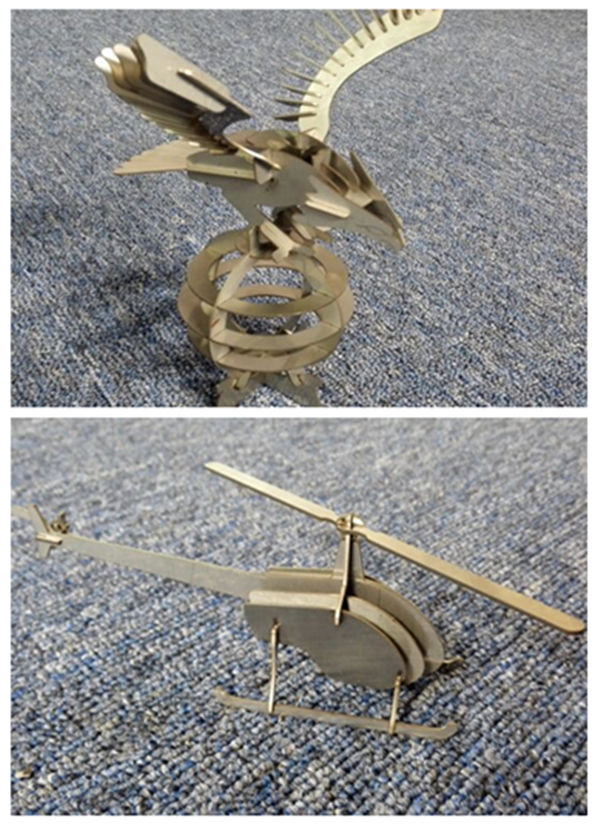

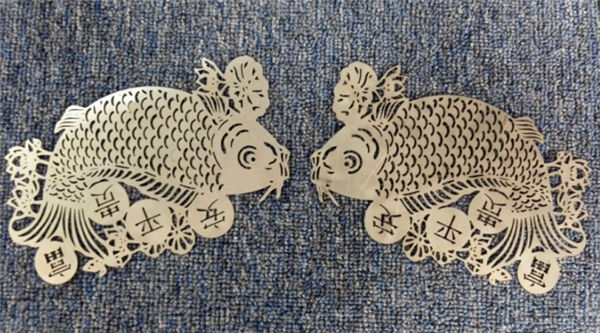

Tranĉantaj Specimenoj


Trejnado


Post-venda servo, de trejnado ĝis maŝinstalaĵo (3 manieroj):
1. Trejna filmeto kaj uzantlibro en la angla por esti proponita por instalado, operacio, prizorgado kaj problemo-pafado, kaj teknika gvidilo por esti proponita retpoŝte, fakse, telefone / whatsapp / skype // ktp, kiam vi renkontiĝos iuj problemoj pri instalado, uzado aŭ agordo.
2. Via kompanio povas aranĝi, ke teologistnologo venu al nia fabriko por lerni bazajn sciojn pri ekipaĵo kaj nepra funkciado, sufiĉan trejnan tempon ĉirkaŭ 3-5 tagoj, la trejnada enhavo estas la sekva:
a) Komuna desegna programaro;
b) Maŝino pri kaj ekster-trejnadaj proceduroj;
c) La signifo de kontrolpanelo kaj programaj parametroj, agordo de parametroj
d) Baza purigado kaj bontenado de la maŝino;
e) Komuna Aparato por Problemoj;
f) Atento pri operacio.
3. Pordo-al-porda instrua trejnservo. vizoj, vojaĝaj elspezoj kaj loĝado estos je la kosto de la kliento. Pli bone aranĝi tradukilon por ambaŭ de niaj inĝenieroj dum la trejnada periodo. Trejnadotempo: 3-5days.

Garantio


a). 1Jare por la tuta maŝino por metala fibro lasero tranĉanta maŝinon. (Man-farita damaĝo estas intertraktita.).
b). Lasera fonto 2 Jaroj garantia
c). Dumviva bontenado kaj provizado de anstataŭaĵoj
d). Senpaga trejnado por funkciuloj. (inĝeniero povas iri eksterlanden estas intertraktita.)
