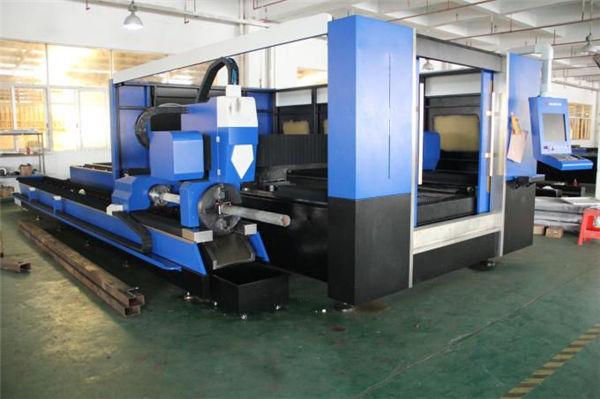

tuboj kaj folio tranĉanta en unu lasero tranĉanta maŝinon 700-6000w

tuboj kaj folio tranĉanta en unu lasero tranĉanta maŝinon 700-6000w

Produktaj Detaloj


Atesto: CE
Pago & Sendokondiĉoj:
Minimuma Orda Kvanto: 1Set
Prezo: Negocebla
Pakaj Detaloj: 1 * 40FR-ujo
Transdona Tempo: 30 tagoj por metala folio kaj tubo laseron tranĉanta maŝinon
Pagokondiĉoj: L / C, D / A, T / T, D / P, Western Union, L / C
Proviza Kapableco: 50sets por monato

Detala Produkta Priskribo


Apliko ::Ĉiu Metala MaterialoTranĉa Dikeco:SS Upto 10mm, MS Upto 22cm
Lasero-Tipo ::FibroCNC Aŭ Ne ::Jes
Malvarmiga Modo ::AkvotrinkadoKontrolo-Programaro ::Cypcut
Grafika Formato Subtenita ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTPlaco de Origino ::Ĉinio
Modelo Nombro ::TY-3015JBGPost-venda Servo Provizita ::Inĝenieroj Haveblaj Al Serva Maŝinaro Eksterlande
Ripetante precizecon ::+ -0,03mmFunkcia temperaturo ::0 ° C-45 ° C
Laboranta Humideco ::5%-95%Procesora gamo:20-130mmx3000mm
Tensio:AC380V ± 10% 50HZ (60HZ)Tranĉa Areo:3000 * 1500mm Norma, Pli granda Povas esti Agordita

Maŝina korpo


1. Nia Maŝina korpo kun 8mm ŝtala strukturo, 600 ℃ varmotraktado, Preciza veldado, certigi 20 jarojn uzadon sen deformado.
2. Gantry kun magnezio alojo gisita, Forta stabileco sen deformado, Rapida movado.
3. Alta efika zoniga fumada sistemo ambaŭflanke de maŝina korpo, Forta segmentita polvo kaj fumado-kolekto, ĝi reduktos damaĝon al laboristo.
4. Importita preciza brida reduktilo kaj servo motoro, Rapida kurado rapido.
5. 70 klingoj kaj 6 glitaj stangoj sur la maŝina lito, kun proksimaj klingoj por malpliigi maŝinan averton, glitaj stangoj laborantaj kun cilindroj por alŝuti kaj elŝuti litojn facile.
6. Fleksebla ŝarĝa skatolo povas esti oponita antaŭen kaj ambaŭ flankoj, kiu estas konvena por maŝina laboranta kondiĉo.

Avantaĝo de fibro lasera maŝino


1) Bonega trabo kvalito: Pli malgranda fokusa diametro kaj alta labora efikeco, alta kvalito.

2) Alta kortega rapideco: Tranĉa rapido estas pli ol 60m / min

3) Stabila kurado: Adopti la pintajn mondajn importajn fibrojn laseroj, stabila agado, ŝlosilaj partoj povas

atingi 100.000 horojn;

4) Alta efikeco por fotoelektra konvertado: Komparu kun CO2-lasero-maŝino,

fibra lasero tranĉanta maŝinon havas trifoje fotoelektran konvertan efikecon

5) Malalta kosto kaj Malalta bontenado: Ŝparu energion kaj protektu medion. Fotoelektra konverta imposto

estas ĝis 25-30%. Malalta elektra konsumo, temas nur pri 20% -30% de tradicia CO2-lasero

tranĉmaŝino. Fibra linio-transdono ne bezonas reflekti lenson, ŝpari bontenan koston;

6) Facilaj operacioj: transdono de fibro-linio, neniu ĝustigo de optika vojo;

7) Super flekseblaj optikaj efikoj: Kompakta dezajno, facile flekseblaj fabrikaj postuloj.

Specifo


Modelo3015DG
Lasera fontoFibro
Tranĉa gamo (L * W)3000 mm × 1500 mm
Z aksa streko250 mm
Maksimume situado rapido120 m / min
X, Y akso Maksimume. akceli rapidecon1.0G
Malvarmiga formoAkvo malvarmiganta
Lasera ondolongo1070nm


Elirebla potenco de lasera fonto



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W / 6000W

(Laŭvola)

Min. tranĉanta interspacon≤ 0,1 mm
Pozicia precizeco de X, Y kaj Z-aksoj± 0,03 mm
Ripeta poziciigado de X, Y kaj Z-aksoj± 0,01 mm
Dikeco de tranĉa materialo (laŭ materialo)0,2 - 25 mm
Ŝofora modeloServa motoro importita
Potenco postulo380V, 50/60 Hz
Labora temperaturo0-45 ℃
Daŭra labortempo24 Horoj
Maŝina pezoĈirkaŭ 12000 Kgs
Tuta protektnivelo de elektroprovizoIP54



Detalaj Bildoj




Nomo: Maŝina korpo kaj akcesoraĵoj

a.600 ℃ varmotraktado, 24 horoj malvarmiganta en la forno, precizan CO2-protektan veldadon, por certigi 20-jara uzado sen deformado.
b.Sinkronaj X / Y / Z-aksoj: La Z-akso povas funkcii 150mm, taŭga por tranĉi multajn variojn de metalaj littukoj.
c.High-kvalito garantias ĝian fortikecon kaj pli facilan bontenadon.



Nomo:AC servo motoro & ŝoforo

La importita servo-motoro (Y-akso movata de du servomotoroj) kune kun la sofistika planeda reduktilo certigas konstantan, precizan kaj fidindan stiradon.



Nomo:Precizaj Linearaj Gvidiloj

Altnivela tranĉanta sistemo, lasera potenco kaj servo-movado konvenas unu al la alia perfekte, importis altan precizecan ilaron kaj rakedan veturan sistemon, interŝanĝan duoblan labor-tablon, por certigi pli altan pretigan rapidecon kaj precizecon ..



Nomo:Tranĉanta kapo



La kontaktita tranĉanta kapo havas la funkcion de aŭtomata alteco-spuro kaj kontraŭkolizio, kiu tre plibonigas tranĉan rapidon, glatecon kaj tranĉan precizecon sub la sama elira potenco. Vorte, la tranĉanta efikeco povas esti pliigita.

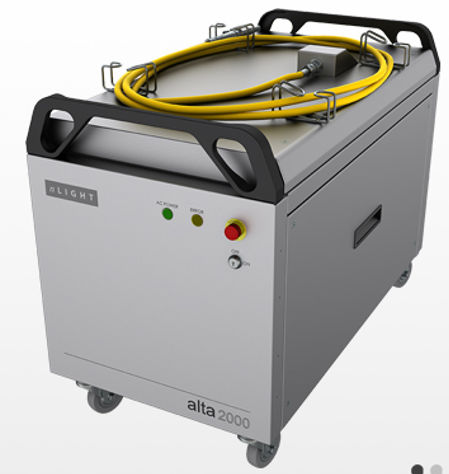

Nomo:Lasero-fonto

rapida rapideco, alta precizeco tranĉanta linio, kaj glata tranĉanta rando



























































































Tranĉantaj Specimenoj


Trejnado


Post la subskribo de la kontrakto, via kompanio povas aranĝi, ke teologistnologo venu al nia fabriko por lerni bazajn sciojn pri ekipaĵoj kaj funkciaj esencaĵoj, sufiĉan trejnan tempon ĉirkaŭ 1-3 tagojn, la trejnada enhavo estas la sekva:

a) Komuna desegna programaro;

b) Maŝino pri kaj ekster-trejnadaj proceduroj;

c) La signifo de kontrolpanelo kaj programaj parametroj, agordo de parametroj;

d) Baza purigado kaj bontenado de la maŝino;

e) Komuna Aparato por Problemoj;

f) Atento pri operacio,

Garantio


a) .1Nur por la tuta maŝino por pipo-fibro laseron tranĉanta maŝinon. (Man-farita damaĝo estas intertraktita.).

b) .Laska fonto 2 Jaroj garantia

c) .Longdaŭra bontenado kaj provizado de anstataŭaĵoj

d) .Preparada trejnado por operaciaj dungitoj. (inĝeniero povas iri eksterlanden estas intertraktita.)
