metalaj tuboj 3d lasero tranĉanta maŝinon / aŭtomatan pipon tranĉanta maŝinon

Produktaj Detaloj

Atesto: CE
Pago & Sendokondiĉoj:
Minimuma Orda Kvanto: 1Set
Prezo: Negocebla
Pakaj Detaloj: 1 * 20GP-ujo
Transdona Tempo: 30days
Pagokondiĉoj: L / C, D / A, T / T, D / P, Western Union, L / C
Proviza Kapableco: 50sets por monato

Detala Produkta Priskribo

Apliko ::	Ĉiu Metala Materialo	Tranĉa Dikeco:	SS Upto 10mm, MS Upto 22cm
Lasero-Tipo ::	Fibro	CNC Aŭ Ne ::	Jes
Malvarmiga Modo ::	Akvotrinkado	Kontrolo-Programaro ::	Cypcut
Grafika Formato Subtenita ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Placo de Origino ::	Ĉinio
Modelo Nombro ::	TY-3015DG	Post-venda Servo Provizita ::	Inĝenieroj Haveblaj Al Serva Maŝinaro Eksterlande
Ripetante precizecon ::	+ -0,03mm	Funkcia temperaturo ::	0 ° C-45 ° C
Laboranta Humideco ::	5%-95%	Procesora gamo:	20-130mmx3000mm
Tensio:	AC380V ± 10% 50HZ (60HZ)	Tranĉa Areo:	3000 * 1500mm Norma, Pli granda Povas esti Agordita

Maŝina korpo

1. Nia Maŝina korpo kun 8mm ŝtala strukturo, 600 ℃ varmotraktado, Preciza veldado, certigi 20 jarojn uzadon sen deformado.
2. Gantry kun magnezio alojo gisita, Forta stabileco sen deformado, Rapida movado.
3. Alta efika zoniga fumada sistemo ambaŭflanke de maŝina korpo, Forta segmentita polvo kaj fumado-kolekto, ĝi reduktos damaĝon al laboristo.
4. Importita preciza brida reduktilo kaj servo motoro, Rapida kurado rapido.
5. 70 klingoj kaj 6 glitaj stangoj sur la maŝina lito, kun proksimaj klingoj por malpliigi maŝinan averton, glitaj stangoj laborantaj kun cilindroj por alŝuti kaj elŝuti litojn facile.
6. Fleksebla ŝarĝa skatolo povas esti oponita antaŭen kaj ambaŭ flankoj, kiu estas konvena por maŝina laboranta kondiĉo.

Avantaĝo de fibra lasero tranĉanta maŝinon

1) Bonega trabo kvalito: Pli malgranda fokusa diametro kaj alta labora efikeco, alta kvalito.
2) Alta kortega rapideco: Tranĉa rapido estas pli ol 60m / min
3) Stabila kurado: Adopti la pintajn mondajn importajn fibrojn laseroj, stabila agado, ŝlosilaj partoj povas
atingi 100.000 horojn;
4) Alta efikeco por fotoelektra konvertado: Komparu kun CO2-lasero-maŝino,
fibra lasero tranĉanta maŝinon havas trifoje fotoelektran konvertan efikecon
5) Malalta kosto kaj Malalta bontenado: Ŝparu energion kaj protektu medion. Fotoelektra konverta imposto
estas ĝis 25-30%. Malalta elektra konsumo, temas nur pri 20% -30% de tradicia CO2-lasero
tranĉmaŝino. Fibra linio-transdono ne bezonas reflekti lenson, ŝpari bontenan koston;
6) Facilaj operacioj: transdono de fibro-linio, neniu ĝustigo de optika vojo;
7) Super flekseblaj optikaj efikoj: Kompakta dezajno, facile flekseblaj fabrikaj postuloj.

Specifo

Lasera fonto	Fibro
Tranĉa gamo (L * W)	3000 mm × 1500 mm
Z aksa streko	250 mm
Maksimume situado rapido	120 m / min
X, Y akso Maksimume. akceli rapidecon	1.0G
Malvarmiga formo	Akvo malvarmiganta
Lasera ondolongo	1070nm
Elirebla potenco de lasera fonto	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Laŭvola)
Min. tranĉanta interspacon	≤ 0,1 mm
Pozicia precizeco de X, Y kaj Z-aksoj	± 0,03 mm
Ripeta poziciigado de X, Y kaj Z-aksoj	± 0,01 mm
Dikeco de tranĉa materialo (laŭ materialo)	0,2 - 25 mm
Ŝofora modelo	Serva motoro importita
Potenco postulo	380V, 50/60 Hz
Labora temperaturo	0-45 ℃
Daŭra labortempo	24 Horoj
Maŝina pezo	Ĉirkaŭ 12000 Kgs
Tuta protektnivelo de elektroprovizo	IP54

Detalaj Bildoj

	Nomo: Maŝina korpo kaj accessoriea.600 ℃ varmotraktado, 24 horoj malvarmiganta en la forno, precizan CO2-protektan veldadon, por certigi 20-jaran uzadon sen deformado. b.Sinkronaj X / Y / Z-aksoj: La Z-akso povas funkcii 150mm, taŭga por tranĉi multajn variojn de metalaj littukoj. c.High-kvalito garantias ĝian fortikecon kaj pli facilan bontenadon.
Nomo:AC servo motoro kaj ŝoforo La importita servo motoro (Y-akso movata de du servomotoroj) kune kun la sofistika planeda reduktilo certigas konstantan, precizan kaj fidindan veturadon.
	Nomo:Precizaj Linearaj GvidilojAvantaran tranĉan sistemon, laseron-potencon kaj servo-movadon konvenas unu al la alia perfekte, importis altan precizecan ilaron kaj rakedan veturan sistemon, interŝanĝan duoblan labor-tablon, por certigi pli altan pretigan rapidon kaj precizecon ..
Nomo:Tranĉa kapo La kontakta tranĉa kapo havas la funkcion de aŭtomata alteco-spuro kaj kontraŭkolizio, kiu multe plibonigas tranĉan rapidon, glatecon kaj tranĉan precizecon sub la sama elira potenco. Vorte, la tranĉanta efikeco povas esti pliigita.
	Nomo:Lasero fontrapida rapideco, alta precizeco tranĉanta linio, kaj glata tranĉanta rando

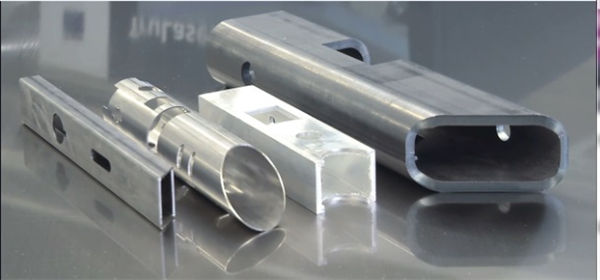

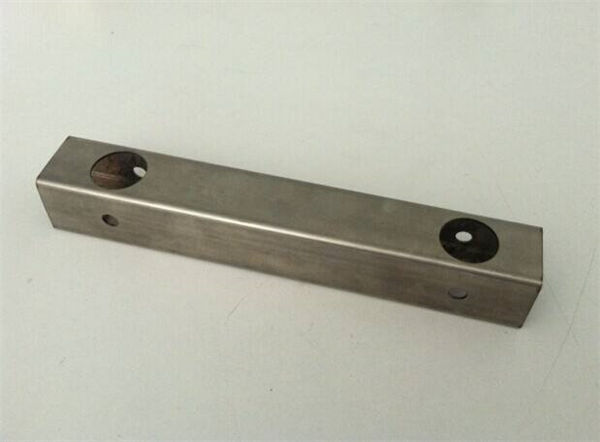

Tranĉantaj Specimenoj

Trejnado

Post la subskribo de la kontrakto, via kompanio povas aranĝi, ke teologistnologo venu al nia fabriko por lerni bazajn sciojn pri ekipaĵoj kaj funkciaj esencaĵoj, sufiĉan trejnan tempon ĉirkaŭ 1-3 tagojn, la trejnada enhavo estas la sekva:
a) Komuna desegna programaro;
b) Maŝino pri kaj ekster-trejnadaj proceduroj;
c) La signifo de kontrolpanelo kaj programaj parametroj, agordo de parametroj;
d) Baza purigado kaj bontenado de la maŝino;
e) Komuna Aparato por Problemoj;
f) Atento pri operacio
