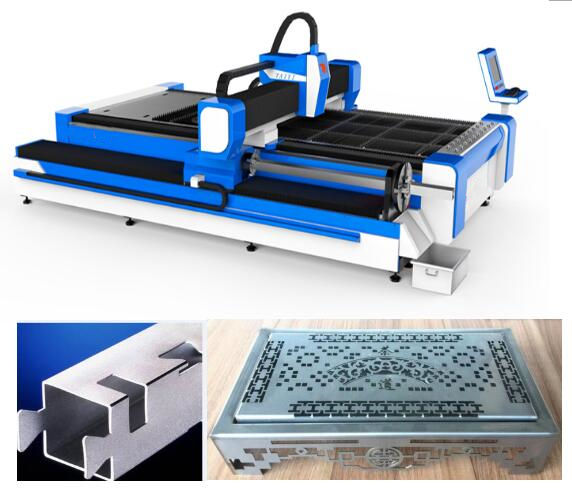

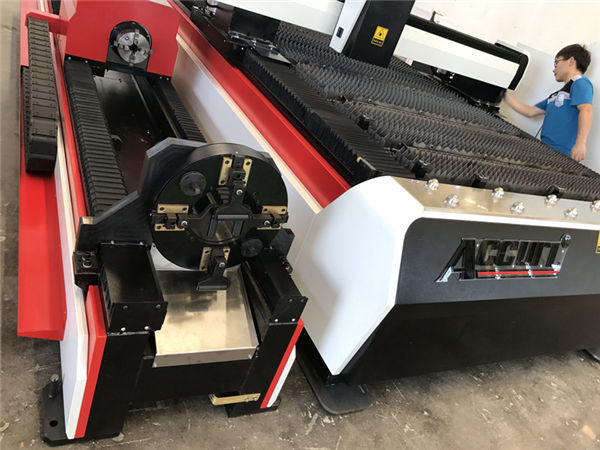

ss pipoj 3d lasero tranĉa maŝino / 3 aksa fibro-folia metala tranĉilo

Produktaj Detaloj

Atesto: CE

Pago & Sendokondiĉoj:

Minimuma Orda Kvanto: 1Set

Prezo: Negocebla

Pakaj Detaloj: 1 * 20GP-ujo

Transdona Tempo: 30days

Pagokondiĉoj: L / C, D / A, T / T, D / P, Western Union, L / C

Proviza Kapableco: 50sets por monato

Detala Produkta Priskribo

Apliko ::	Ĉiu Metala Materialo	Tranĉa Dikeco:	SS Upto 10mm, MS Upto 22cm
Lasero-Tipo ::	Fibro	CNC Aŭ Ne ::	Jes
Malvarmiga Modo ::	Akvotrinkado	Kontrolo-Programaro ::	Cypcut
Grafika Formato Subtenita ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Placo de Origino ::	Ĉinio
Modelo Nombro ::	TY-3015DG	Post-venda Servo Provizita ::	Inĝenieroj Haveblaj Al Serva Maŝinaro Eksterlande
Ripetante precizecon ::	+ -0,03mm	Funkcia temperaturo ::	0 ° C-45 ° C
Laboranta Humideco ::	5%-95%	Pipoj Tranĉanta Intervalo:	20-130mmx3000mm
Tensio:	AC380V ± 10% 50HZ (60HZ)	Tranĉa Areo:	3000 * 1500mm Norma, Pli granda Povas esti Agordita

Maŝina korpo

1. Maŝina korpo de Taiyi kun 8mm ŝtala strukturo, varmotraktado de 600 ℃, preciza veldado, por certigi uzadon de 20 jaroj sen deformado.

2. Gantry kun magnezio alojo gisita, Forta stabileco sen deformado, Rapida movado.

3. Alta efika zoniga fumada sistemo ambaŭflanke de maŝina korpo, Forta segmentita polvo kaj fumado-kolekto, ĝi reduktos damaĝon al laboristo.

4. Importita preciza brida reduktilo kaj servo motoro, Rapida kurado rapido.

5. 70 klingoj kaj 6 glitaj stangoj sur la maŝina lito, kun proksimaj klingoj por malpliigi maŝinan averton, glitaj stangoj laborantaj kun cilindroj por alŝuti kaj elŝuti litojn facile.

6. Fleksebla ŝarĝa skatolo povas esti oponita antaŭen kaj ambaŭ flankoj, kiu estas konvena por maŝina laboranta kondiĉo.

Avantaĝo de fibra lasero tranĉanta maŝinon

1. Komparu kun tradicia lasero, fibro lasero estas pli ekologia protekto:
2. Multe pli malalta energikonsumo: fotoelektra konverta efikeco de lasero de fibro 15 fojojn pli alta ol tradicia lasero.
3. Pli alta lasero-kvalita punkto: unu-modula lasero-fonto
4. Malsupra konsumo: Elektra konsumo estas sub 7KW por horo.

Kosto-analizo por horo
Ne	Ero	Tranĉanta SS (1mm)	Tranĉa ŝtalo (5mm)	Rimarku
1	Elektra	1.4USD / horo	1.4USD / horo	1. Se ni uzas Aeron por tranĉi, tiam kostas = elektra ŝarĝo de aera kompresoro + elektra de maŝino + konsumas partojn 2. La kosto, kiun ni kalkulis surbaze de la lokaj akuzoj en Dongguan, ekzistas iom da diskreteco por diversaj landoj. 3. Por tranĉi malsamajn dikecojn, estas malsamaj gus-konsumoj
2	Gaso (N2 / O2)	2USD / horo	1.4USD / horo
3	Protekta lenso, cigaredingo	0,06USD / horo	0,07USD / horo
Tuta kosto		3.46USD / horo	2.87USD / horo

Specifo

Modelo	TY-3015DG
Lasera fonto	Fibro
Tranĉa gamo (L * W)	3000 mm × 1500 mm
Z aksa streko	250 mm
Maksimume situado rapido	120 m / min
X, Y akso Maksimume. akceli rapidecon	1.0G
Malvarmiga formo	Akvo malvarmiganta
Lasera ondolongo	1070nm
Elirebla potenco de lasera fonto	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Laŭvola)
Min. tranĉanta interspacon	≤ 0,1 mm
Pozicia precizeco de X, Y kaj Z-aksoj	± 0,03 mm
Ripeta poziciigado de X, Y kaj Z-aksoj	± 0,01 mm
Dikeco de tranĉa materialo (laŭ materialo)	0,2 - 25 mm
Ŝofora modelo	Serva motoro importita
Potenco postulo	380V, 50/60 Hz
Labora temperaturo	0-45 ℃
Daŭra labortempo	24 Horoj
Maŝina pezo	Ĉirkaŭ 12000 Kgs
Tuta protektnivelo de elektroprovizo	IP54

Detalaj Bildoj

	Nomo:Maŝina korpo kaj akcesoraĵoj a.600 ℃ varmotraktado, 24 horoj malvarmiganta en la forno, precizan CO2-protektan veldadon, por certigi 20-jara uzado sen deformado. b.Sinkronaj X / Y / Z-aksoj: La Z-akso povas funkcii 150mm, taŭga por tranĉi multajn variojn de metalaj littukoj. c.High-kvalito garantias ĝian fortikecon kaj pli facilan bontenadon.
Nomo:AC servo motoro & ŝoforo La importita servo-motoro (Y-akso movata de du servomotoroj) kune kun la sofistika planeda reduktilo certigas konstantan, precizan kaj fidindan stiradon.
	Nomo:Precizaj Linearaj Gvidiloj Altnivela tranĉanta sistemo, lasera potenco kaj servo-movado konvenas unu al la alia perfekte, importis altan precizecan ilaron kaj rakedan veturan sistemon, interŝanĝan duoblan labor-tablon, por certigi pli altan pretigan rapidecon kaj precizecon ..
Nomo:Tranĉanta kapo La kontaktita tranĉanta kapo havas la funkcion de aŭtomata alteco-spuro kaj kontraŭkolizio, kiu tre plibonigas tranĉan rapidon, glatecon kaj tranĉan precizecon sub la sama elira potenco. Vorte, la tranĉanta efikeco povas esti pliigita.
	Nomo:Lasero-fonto rapida rapideco, alta precizeco tranĉanta linio, kaj glata tranĉanta rando

Nomo:Maŝina korpo kaj akcesoraĵoj

a.600 ℃ varmotraktado, 24 horoj malvarmiganta en la forno, precizan CO2-protektan veldadon, por certigi 20-jara uzado sen deformado.
b.Sinkronaj X / Y / Z-aksoj: La Z-akso povas funkcii 150mm, taŭga por tranĉi multajn variojn de metalaj littukoj.
c.High-kvalito garantias ĝian fortikecon kaj pli facilan bontenadon.

Nomo:AC servo motoro & ŝoforo

La importita servo-motoro (Y-akso movata de du servomotoroj) kune kun la sofistika planeda reduktilo certigas konstantan, precizan kaj fidindan stiradon.

Nomo:Precizaj Linearaj Gvidiloj

Altnivela tranĉanta sistemo, lasera potenco kaj servo-movado konvenas unu al la alia perfekte, importis altan precizecan ilaron kaj rakedan veturan sistemon, interŝanĝan duoblan labor-tablon, por certigi pli altan pretigan rapidecon kaj precizecon ..

Nomo:Tranĉanta kapo

La kontaktita tranĉanta kapo havas la funkcion de aŭtomata alteco-spuro kaj kontraŭkolizio, kiu tre plibonigas tranĉan rapidon, glatecon kaj tranĉan precizecon sub la sama elira potenco. Vorte, la tranĉanta efikeco povas esti pliigita.

Nomo:Lasero-fonto

rapida rapideco, alta precizeco tranĉanta linio, kaj glata tranĉanta rando

Tranĉantaj Specimenoj

Trejnado

Post la subskribo de la kontrakto, via kompanio povas aranĝi, ke teologistnologo venu al nia fabriko por lerni bazajn sciojn pri ekipaĵoj kaj funkciaj esencaĵoj, sufiĉan trejnan tempon ĉirkaŭ 1-3 tagojn, la trejnada enhavo estas la sekva:
a) Komuna desegna programaro;
b) Maŝino pri kaj ekster-trejnadaj proceduroj;
c) La signifo de kontrolpanelo kaj programaj parametroj, agordo de parametroj;
d) Baza purigado kaj bontenado de la maŝino;
e) Komuna Aparato por Problemoj;
f) Atento pri operacio,

Garantio de SS pipoj kaj littukoj laseron tranĉanta maŝinon

a) .1Anklu por la tuta maŝino (Man-farita damaĝo estas intertraktita.).
b) .Laska fonto 2 Jaroj garantia
c) .Longdaŭra bontenado kaj provizado de anstataŭaĵoj
d) .Preparada trejnado por operaciaj dungitoj. (inĝeniero povas iri eksterlanden estas intertraktita.)
